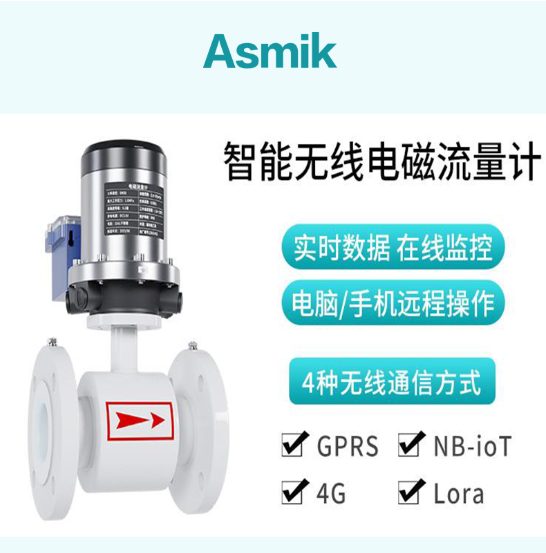

電磁流量計 dn40 作為中小管徑流體計量的常用設備，廣泛應用于工業循環水支路（如機床冷卻水路）、實驗室精細流體控制（如水質分析水樣輸送）、食品飲料小生產線（如飲料配料水計量）、小型供暖系統支管等中小流量場景。其適配 dn40 管道（公稱內徑 40mm，實際內徑需結合壁厚修正：碳鋼管道壁厚 3.5mm 時實際內徑 33mm，不銹鋼管道壁厚 2.5mm 時實際內徑 35mm），依托法拉第電磁感應定律實現無壓力損失計量，常規每小時流量范圍約 1.8-36m³（按最佳流速 0.5-10m/s、公稱內徑 40mm 計算），既能覆蓋實驗室每小時 0.5-5m³ 的小流量需求，也適配車間每小時 5-30m³ 的中等流量計量。該型號針對中小管徑特性優化了結構設計，整體長度僅 150-200mm，可靈活安裝于密集管道；同時適配流體中微量雜質（≤20mg/L）與弱腐蝕（pH=4-9），精度等級達 ±0.5%-±1.0%，是中小流量場景中兼顧靈活性與可靠性的核心計量裝備。下文將從測量原理、核心結構、精度影響因素、規范安裝及維護校準五方面，系統解析電磁流量計 dn40 的技術要點與實際應用邏輯。


一、電磁流量計 dn40 的測量原理與中小流量適配邏輯

（一）核心測量原理（基于法拉第電磁感應定律）

電磁流量計 dn40 的測量核心圍繞 “導電流體切割磁場生成感應信號” 展開，針對中小管徑流體特性優化磁場與信號采集：當導電流體（導電率≥5μS/cm，如自來水、工業循環水、弱腐蝕溶液）流經 dn40 管道時，會切割傳感器勵磁線圈產生的均勻交變磁場（勵磁頻率 0.5-5Hz，低頻設計避免流體極化，適配中小管徑流體穩定流動特性）。管道內壁兩側對稱安裝的 2-3 組電極（中小管徑主流布局）捕捉與流速正相關的感應電動勢，信號大小遵循公式E=k·B·D·v（E 為感應電動勢，k 為儀表常數，由傳感器結構尺寸決定；B 為磁場強度，與勵磁電流成正比；D 為管道實際內徑；v 為流體平均流速）。
轉換器接收微弱電動勢信號（幾毫伏至幾十毫伏）后，經濾波、放大與溫度補償（修正流體溫度對信號的微小影響），結合 dn40 管道橫截面積（按公稱內徑 40mm 計算，A=π×(0.04/2)²≈0.001257㎡），通過體積流量公式 Q=v?A?3600計算每小時流量。例如，當流體流速為 3m/s 時，每小時流量 = 3×0.001257×3600≈13.6m³，恰好匹配小型車間冷卻水路（每小時 10-15m³）的計量需求；若管道實際內徑為 33mm（碳鋼壁厚 3.5mm），則 A≈0.000855㎡，對應每小時流量范圍約 1.5-30.8m³，需根據實際管徑修正參數以確保精度。

（二）中小流量場景適配邏輯（區別于大管徑）

1. 流量適配：寬范圍應對波動
   中小流量場景流量波動頻繁（如實驗室水樣輸送時斷時續、車間設備啟停導致流量驟變），該型號將流速測量范圍擴展至 0.3-12m/s（常規電磁流量計為 0.5-10m/s），對應每小時流量范圍約 1.1-45.2m³（公稱內徑 40mm）：
   • 低流速 0.3m/s 適配實驗室小流量輸送（如每小時 1.1m³），通過提升勵磁電流（從 0.3A 增至 0.5A）增強磁場，確保信號信噪比≥30dB，避免低流速下信號失真；
   • 高流速 12m/s 應對車間短時大流量需求（如每小時 45.2m³），通過加厚襯里（橡膠襯里增至 5mm）與強化電極固定，防止高速流體沖擊導致部件松動。
2. 安裝適配：緊湊結構省空間
   中小管徑場景多為密集管道布局（如實驗室操作臺、車間設備旁），該型號采用縮徑式殼體設計，整體長度僅 150-200mm（比同管徑渦街流量計短 30%），可直接安裝在狹窄管道間隙中；同時支持法蘭、螺紋兩種安裝方式（dn40 螺紋連接適配 G1.5 螺紋），螺紋安裝無需法蘭，進一步節省空間，適配實驗室操作臺等狹小安裝環境。
3. 流體適配：耐微雜與弱腐蝕
   中小流量場景流體常含微量雜質或弱腐蝕成分，該型號針對性優化材質：
   • 電極：常規場景用 304 不銹鋼（耐自來水余氯 0.2-0.5mg/L、成本低），弱腐蝕場景（如 pH=5-8 的化工溶液）升級為 316L 不銹鋼（耐酸耐堿，使用壽命比 304 長 3 倍）；
   • 襯里：普通測水用天然橡膠（耐溫 - 20-80℃，含雜量≤15mg/L），含雜稍高場景（如循環水含少量泥沙）用氯丁橡膠（耐磨性提升 1.5 倍），弱腐蝕或衛生級場景（如食品廠清洗水）用聚四氟乙烯（PTFE，耐溫 - 20-180℃，符合 GB 4806.10 食品級標準）；
     同時，傳感器內壁無凸起結構，避免雜質堆積，適配中小管徑流體易堵塞的痛點。

二、電磁流量計 dn40 的核心結構特性

（一）殼體與襯里：承載與流體隔離的基礎

1. 殼體結構與材質
   殼體需兼顧強度與輕量化，適配中小管徑安裝需求：
   • 材質：常規場景用 Q235 碳鋼（耐壓 1.6MPa，成本低），耐腐蝕或衛生級場景用 304 不銹鋼（耐弱腐蝕，易清潔）；
   • 壁厚：碳鋼殼體壁厚 4-6mm，不銹鋼殼體壁厚 3-5mm，確保耐壓等級達 1.6-2.5MPa（適配中小管徑 1.0-1.2MPa 的工作壓力）；
   • 接口：法蘭連接適配 dn40 標準法蘭（PN1.6MPa），螺紋連接適配 G1.5 或 NPT1.5 螺紋，接口處預留密封槽，確保流體無泄漏。
2. 襯里選型與工藝（按場景細分）
   襯里是隔離流體與殼體的關鍵，需完全匹配流體特性，常見選型如下：

   應用場景	襯里材質	耐溫范圍	厚度	核心優勢
   市政自來水 / 循環水	天然橡膠	-20-80℃	4-5mm	耐余氯、成本低、易維護
   含沙循環水 / 河水	氯丁橡膠	-20-80℃	5-6mm	耐磨、耐泥沙沖刷
   弱腐蝕溶液 / 食品水	聚四氟乙烯	-20-180℃	3-4mm	耐酸堿、衛生級、易清潔
   襯里采用整體硫化（橡膠）或模壓粘接（PTFE）工藝，與殼體貼合度偏差≤0.1mm，避免流體滲入殼體與襯里間隙導致腐蝕；同時，襯里表面經拋光處理（粗糙度≤0.8μm），減少流體阻力與雜質附著。

（二）電極與信號處理：精準計量的核心

1. 電極材質與布局（中小管徑優化）
   電極布局針對 dn40 小管徑流態易偏斜的特點設計：
   • 材質：304 不銹鋼（常規）、316L 不銹鋼（弱腐蝕）、鈦合金（強腐蝕，如含氯溶液），電極頭部經鏡面拋光（粗糙度≤0.4μm），減少水垢、雜質附著；
   • 布局：采用 “雙主電極 + 單輔助電極” 的 3 電極結構（圓周方向 90° 分布），相較于傳統 2 電極，可減少上游彎頭導致的偏流誤差（從 ±3% 降至 ±1%）。例如，上游 5 倍管徑內有 90° 彎頭時，輔助電極可捕捉偏流區域信號，通過加權算法修正流速，確保精度穩定。
2. 信號處理系統（抗干擾設計）
   中小管徑場景常靠近設備（如泵組、變頻器），電磁干擾較強，信號處理需針對性優化：
   • 低噪聲放大：電極輸出的微弱信號經前置放大器（信噪比≥35dB）放大至伏級，過濾流體湍流、管道振動產生的噪聲；
   • 屏蔽傳輸：信號電纜采用雙層屏蔽雙絞線（銅網 + 鋁箔，屏蔽率≥95%），屏蔽層單端在轉換器端接地，電纜長度≤20m（超過需加信號放大器），避免泵組電磁干擾導致信號失真；
   • 動態補償算法：轉換器內置 “流速波動抑制算法”，可過濾短時流量波動（如車間設備啟停導致的流速驟變），確保顯示值穩定，例如流速從 2m/s 驟升至 4m/s 時，算法可平滑數據，避免顯示值跳變。

（三）轉換器與輔助結構

1. 轉換器功能（場景化設計）
   轉換器體積小巧（尺寸約 120×80×60mm），可壁掛或管道安裝，核心功能包括：
   • 數據顯示：LCD 屏同時顯示瞬時流量（L/min、m³/h）、累計流量（m³）、溫度、信號強度，支持中文 / 英文切換，數據刷新頻率≥1 次 / 秒；
   • 數據存儲：可存儲 12 個月歷史數據（按日 / 月統計），支持 U 盤導出，掉電后數據保存≥10 年（采用 EEPROM 存儲）；
   • 報警功能：具備流量上下限、電極故障（阻抗超范圍）、電源異常報警，報警信號可聯動閥門或聲光提示，避免流體溢出或設備損壞；
   • 通訊功能：標配 RS485 接口（Modbus 協議），可接入實驗室數據采集系統或車間 PLC，實現遠程監控與自動控制。
2. 輔助安裝結構
   針對中小管徑安裝特點，配備專用附件：
   • 安裝支架：碳鋼或不銹鋼材質，可調節高度（50-100mm），便于固定在管道支架或?qū)嶒炁_上；
   • 接地環：非金屬管道（如 PVC 管）需配套 304 不銹鋼接地環（寬度≥30mm），確保流體接地，形成導電回路；
   • 防爆附件：防爆場景（如化工實驗室）配備隔爆型轉換器外殼（符合 GB 3836.2 標準），電纜引入裝置配防爆密封接頭。

三、影響電磁流量計 dn40 測量精度的關鍵因素

（一）流體流速范圍

電磁流量計 dn40 的最佳流速范圍為 0.5-10m/s，對應每小時流量 1.8-36m³（公稱內徑 40mm），流速偏離此區間會顯著影響精度：

• 流速低于 0.5m/s：流體切割磁場的動能不足，感應電動勢信號弱（<4mV），易受管道振動（如實驗室水泵振動）、湍流噪聲干擾，測量誤差從 ±0.5% 升至 ±2.5% 以上；若流速低于 0.3m/s，轉換器會觸發 “低流速報警”，提示超出有效測量范圍；
• 流速超過 10m/s：高速流體對襯里的沖刷加劇，天然橡膠襯里在 12m/s 流速下，年磨損量達 0.25mm，導致管道實際內徑增大（如從 40mm 增至 40.5mm），流量誤差增至 ±2%；同時，高速湍流破壞磁場均勻性，誤差進一步升至 ±3%，需通過閥門調節將流速控制在 10m/s 以內。

（二）流體特性（導電率、含雜量、腐蝕）

1. 導電率不足或波動
   僅適用于導電率≥5μS/cm 的流體，若導電率 < 5μS/cm（如高純度去離子水、礦物油），電極無法捕捉有效信號，誤差超 25%，需添加電解質（如食用鹽）提升導電率至 10μS/cm 以上；即使導電率達標，若存在局部導電率不均（如管道內混入低導電率溶液），會導致 3 電極信號差異超 15%，需通過工藝混合確保均勻。
2. 固體雜質影響
   流體含雜量超過 20mg/L（如河水、未過濾的循環水）時，高速雜質會沖刷電極與襯里：
   • 電極表面磨損（304 不銹鋼出現 0.04mm 劃痕）導致信號接觸不良，誤差增 2%-3%；
   • 襯里磨損（天然橡膠磨損 0.4mm）使內徑增大，流量誤差約 0.8%（流量與內徑平方成正比）；
     需在流量計上游安裝 dn40 過濾器（過濾精度≤0.08mm），每月清理濾芯，避免雜質進入傳感器。
3. 腐蝕與結垢
   • 腐蝕：弱腐蝕流體（如 pH=4 的稀醋酸）會腐蝕 304 電極，導致點蝕（孔徑 0.3-0.5mm），信號強度降 20%-30%，誤差增 5%-8%，需更換為 316L 電極；
   • 結垢：高硬度流體（鈣鎂離子 > 100mg/L）在溫度超過 50℃時易結垢，結垢厚度超 0.5mm 會隔絕電極與流體，誤差超 10%，需每季度用 5% 檸檬酸溶液清洗電極與襯里。

（三）管道流態與直管段

dn40 小管徑流態恢復慢，上游擾動源對精度影響顯著：

1. 90° 彎頭 / 三通影響：上游 10 倍管徑（400mm）內有 90° 彎頭，流體會形成偏流（一側流速快、一側慢），2 電極誤差達 5%-7%，3 電極可降至 2%-3%；若上游僅 5 倍管徑（200mm）有彎頭，偏差增至 8%-10%，需延長上游直管段至 10 倍管徑，或安裝 dn40 流態調整器（多孔導流板）；
2. 泵組 / 閥門影響：上游離心泵出口的流速脈動（波動幅度 8%-12%）會導致流量測量值波動超 6%，需在泵后安裝穩壓罐，或延長上游直管段至 15 倍管徑（600mm）；閥門開度 < 50% 時產生湍流，誤差超 10%，需調至≥60% 開度。

（四）溫度與壓力

1. 溫度影響：
   • 襯里耐溫上限：天然橡膠 80℃、氯丁橡膠 80℃、PTFE 180℃，超溫會導致襯里軟化變形，電極間距縮小，誤差增 2%-3%；
   • 溫度驟變：溫差超過 40℃/h（如冷水突然切換為熱水）會導致襯里與殼體剝離，誤差增 3%-5%，需控制溫度變化速率；
   • 導電率變化：水溫每升 10℃，水的導電率增 5%-8%，轉換器需通過溫度補償修正信號，避免誤差。
2. 壓力影響：
   管道壓力超設計值 10%（如 1.6MPa→1.76MPa）時，碳鋼管道內徑增 0.08mm，流量誤差增 0.16%；壓力低于 0.1MPa 時，流體易析出氣泡，氣泡切割磁場產生虛假信號，誤差超 3%，需確保壓力穩定在 0.2-1.6MPa。

四、電磁流量計 dn40 的規范安裝要求

（一）安裝位置選擇

1. 避開惡劣區域：
   • 水平安裝：管道坡度≤0.1%，傳感器安裝在管道中上部（遠離底部沉淀、頂部氣泡），電極水平布置（±30°）；
   • 垂直安裝：流體從下往上流動（排泡排渣），禁止從上往下流動；
   • 遠離干擾源：與泵組、變頻器、高壓電纜間距≥2m，無法避開則加金屬屏蔽罩（厚≥1mm）。
2. 直管段預留標準：
   • 無擾動源：上游≥10 倍管徑（400mm），下游≥5 倍管徑（200mm）；
   • 有彎頭 / 三通：上游≥15 倍管徑（600mm），下游≥10 倍管徑（400mm）；
   • 有泵組 / 閥門：上游≥20 倍管徑（800mm），下游≥10 倍管徑（400mm）；
     空間有限時，安裝 dn40 流態調整器，可將上游直管段縮短至 8 倍管徑（320mm）。

（二）連接與密封

1. 法蘭連接規范：
   • 法蘭同心偏差≤0.3mm，密封面用酒精清潔，墊片適配襯里（橡膠襯里配丁腈橡膠墊片，PTFE 配石墨墊片），厚度 3-4mm；
   • 螺栓對角分步緊固（M12-M16，8.8 級碳鋼），扭矩從 50%（40N?m）逐步增至額定值（80N?m），避免法蘭偏斜。
2. 螺紋連接規范：
   • 螺紋處纏繞生料帶（厚度≤0.1mm），緊固扭矩 10-15N?m，防止漏水；
   • 安裝后檢查傳感器水平度，偏差≤1°，避免傾斜導致流態紊亂。

（三）接地與接線

1. 獨立接地：
   • 接地電阻≤10Ω（防爆≤4Ω），接地極用≥25mm² 銅棒（長≥2m，埋深≥1.5m），與其他接地極間距≥5m；
   • 非金屬管道需裝接地環，通過≥4mm² 銅電纜連接接地極。
2. 接線規范：
   • 信號電纜用雙層屏蔽雙絞線（≥1.0mm²），屏蔽層單端接地，長度≤20m；
   • 動力電纜與信號電纜間距≥300mm，禁止平行敷設，交叉垂直（90°）。

（四）管道預處理與參數設置

1. 管道清洗：
   高壓水槍（≥5MPa）沖除焊渣、鐵銹，油污用中性清洗劑浸泡 12 小時后沖洗，確保內壁清潔。
2. 參數設置：
   輸入管道實際內徑（如 33mm）、流體導電率、電極數量、儀表常數；貿易結算場景開啟數據存儲，設置流量報警上下限。

五、電磁流量計 dn40 的日常維護與校準

（一）日常維護要點

1. 定期檢查：
   • 每月：查法蘭密封（無漏水）、轉換器顯示（信號強度≥60%）；
   • 每季度：內窺鏡檢查襯里（無鼓包磨損）、電極（無結垢腐蝕），清洗過濾器；
   • 每半年：測勵磁線圈電阻（100-300Ω），檢查接地電阻。
2. 故障排查：
   • 流量顯示為零：查流體是否斷流、電極是否結垢、電纜是否松動；
   • 信號波動大：排查管道振動、氣泡、電磁干擾；
   • 誤差超差：檢查襯里磨損、直管段是否足夠、參數是否正確。

（二）校準要求與方法

1. 校準周期：
   • 貿易結算：每 1 年第三方檢定（JJG 1033-2007）；
   • 內部計量：每 2 年校準；
   • 高含雜 / 腐蝕場景：每 6-12 個月校準。
2. 校準方法：
   • 在線比對：并聯 0.2 級標準流量計，運行 24 小時，偏差≤±0.5% 合格；
   • 離線校準：拆送計量機構用標準體積管校準，模擬實際工況。
3. 記錄管理：
   保存校準日期、數據、人員等檔案，至少 3 年，滿足計量監督要求。

綜上，電磁流量計 dn40 的精準應用需以中小管徑場景特性為核心，通過優化結構（緊湊設計、多電極布局）、材質（耐雜耐腐）與信號處理（抗干擾算法），應對流量波動、空間有限、干擾多等挑戰。無論是實驗室精細計量的準確性要求，還是工業生產的連續性需求，其無壓損、高精度的優勢，都能為中小流量場景提供可靠數據支撐，是現代流體計量體系中不可或缺的關鍵設備。
